SOMMER CABLE SC-Monolith 1 Compact to profesjonalny kabel hybrydowy, który łączy przewody zasilające oraz linię sterującą DMX 512 w jednej, wspólnej powłoce. Takie rozwiązanie pozwala doprowadzić zasilanie i sygnał sterujący przy użyciu jednego kabla, ograniczając liczbę osobno prowadzonych przewodów.

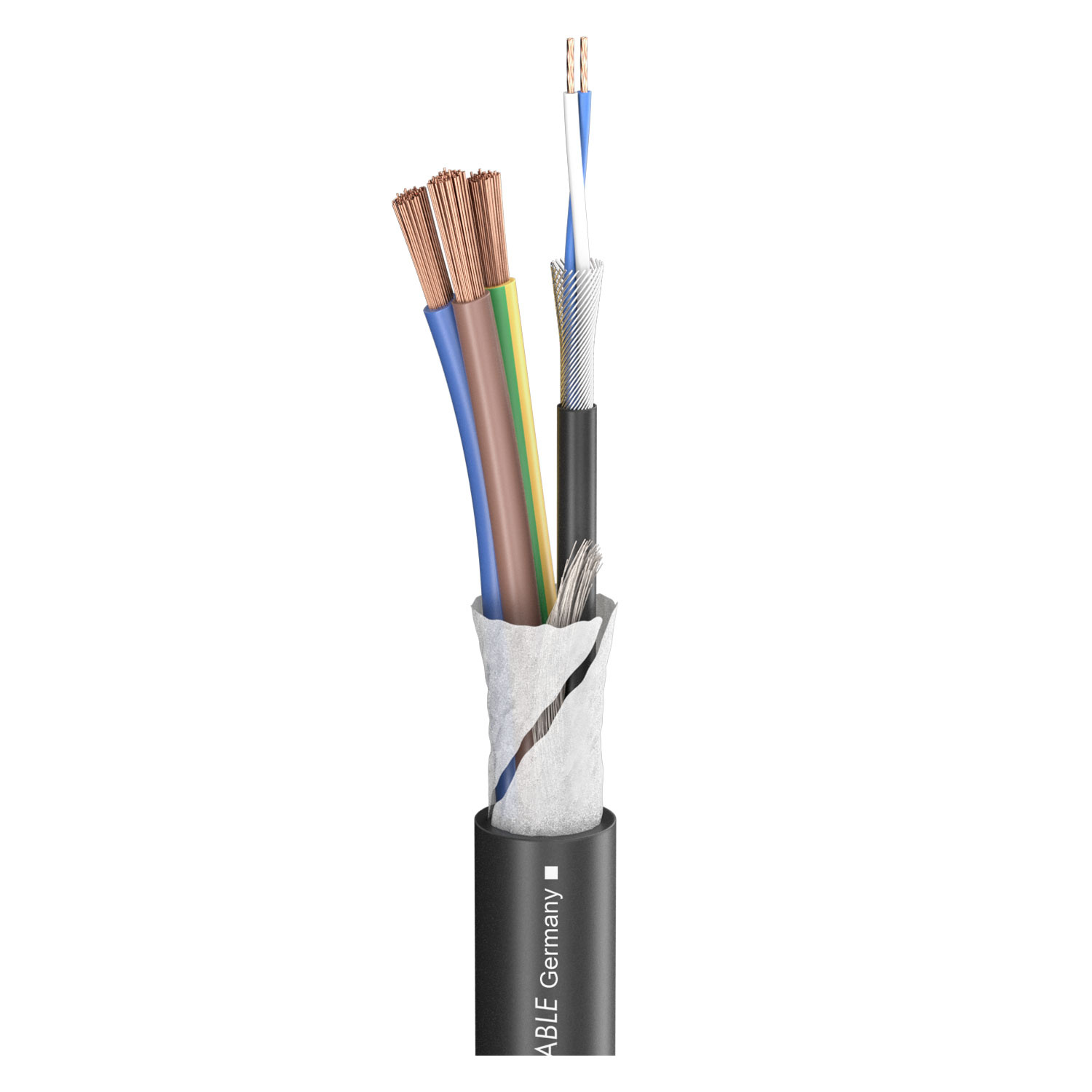

Kabel zawiera trzy żyły zasilające o przekroju 1,5 mm² oraz jedną linię DMX złożoną z dwóch żył o przekroju 0,14 mm². Linia sygnałowa ma impedancję 110 Ω i jest ekranowana spiralą z cynowanej miedzi. Stopień pokrycia ekranem wynosi 95%, co wspomaga ochronę przesyłanego sygnału przed zakłóceniami.
Zewnętrzna powłoka została wykonana z czarnego PVC, a średnica całego kabla wynosi 9,5 mm. Dzięki połączeniu dwóch funkcji w jednej konstrukcji model SC-Monolith 1 Compact jest przeznaczony między innymi do instalacji oświetleniowych, systemów scenicznych, urządzeń sterowanych przez DMX 512, studiów oraz zastosowań mobilnych.
Producent dopuszcza również wykorzystanie pary sygnałowej jako przewodu AES/EBU, przewodu mikrofonowego lub linii sygnałowej prowadzonej do aktywnych zestawów głośnikowych. Zastosowane żyły wykonano z miedzi beztlenowej OFC, a symetryczna konstrukcja toru sygnałowego umożliwia przesyłanie sygnałów analogowych i cyfrowych.
Oferowany wariant obejmuje 100 metrów czarnego kabla bez zamontowanych złączy. Jest to rozwiązanie przeznaczone do wykonywania instalacji i przewodów o długościach dopasowanych do konkretnego systemu nagłośnieniowego lub oświetleniowego.
Specyfikacja
- Producent: SOMMER CABLE
- Model: SC-Monolith 1 Compact
- Numer produktu: 502-0051-1
- Rodzaj: kabel hybrydowy zasilający i sygnałowy
- Zastosowanie: zasilanie i DMX 512
- Długość: 100 m
- Liczba torów zasilających: 1
- Żyły zasilające: 3 x 1,5 mm²
- Liczba torów DMX: 1
- Żyły toru DMX: 1 x 2 x 0,14 mm²
- Materiał przewodników: miedź beztlenowa OFC
- Impedancja toru DMX i AES/EBU: 110 Ω
- Transmisja sygnału: symetryczna
- Ekran toru DMX: spirala z cynowanej miedzi
- Pokrycie ekranem: 95%
- Materiał powłoki zewnętrznej: PVC
- Kolor: czarny
- Średnica zewnętrzna: 9,5 mm
- Średnica wewnętrznego przewodu DMX: 3 mm
- Masa: 144 g na metr
- Zakres temperatur pracy: od -20°C do 70°C
- Napięcie robocze toru zasilającego: 300 V
- Napięcie znamionowe toru zasilającego: 500 V
- Napięcie testowe: 2000 V
- Pojemność między żyłami DMX: 53 pF na metr
- Pojemność między żyłą a ekranem DMX: 93 pF na metr
- Odporność na promieniowanie UV: wysoka
- Klasa reakcji na ogień CPR: Fca
- Obszary zastosowania: instalacje, scena, wydarzenia na żywo, studio, broadcast oraz zastosowania mobilne wewnątrz i na zewnątrz
